주차장 안전시설

과속방지턱 외

Protection Bar

▶ 과속방지턱

정의 :

과속방지턱이라 함은 일정 도로 구간에서 통행차량의 과속주행을 방지하고, 일정지역에 통과차량의 진입을 억제하기 위하여 설치하는 시설을 말합니다.

목적 :

도로교통 안전을 도모하고 좋은 도로 및 생활 환경을 조성한다.

기능 :

속도의 제어라는 기본 기능 외에 통과 차량 감소, 보행자 공간확보 및 도로경관 개선, 노상주차 억제등

설치장소 :

학교주변, 골프장, 대학캠퍼스, 종합병원, 시청, 골프장, 관광휴양지, 고속도로 휴게소, 공사현장, 지하주차장, 대형할인점, 아파트...등

규격 :

폭	규격	비 고
YJ 100 폭	1000mm X 높이 75mm X 길이(도로길이)	건교부 표준
YJ 150 폭	1500mm X 높이 75mm X 길이(도로길이)	건교부 표준
YJ 200 폭	2000mm X 높이 75mm X 길이(도로길이)	건교부 표준
YJ 350 폭	3600mm X 높이 100mm X 길이(도로길이)	건교부 표준

설치위치:

① 교차로 및 도로의 굴곡지접으로 부터 30m이내
② 도로오목 종단 곡선부의 끝으로부터 30m이내
③ 최대구배 변화지점으로부터 20m이내
④ 기타교통안전상 필요하다고 인정되는 지점

설치
금하는 위치

① 교차로로부터 15m이내
② 건널목으로부터 20m이내
③ 버스정류장으로부터 20m이내(일반도로)
④ 기타 교량, 터널등 어두운 지점

▶ 표지병

특징 :

① 알미늄 합금 다이케스팅으로 내구성이 우수하다.
② 반사성능이 좋아 야간 시인성이 우수하다.
③ 재질 : 알미늄 합금

규격 :

110mm X 130mm X 30mm

▶ 차선규제봉

용도 :

① 형광 야광안료 합성으로 시인성이 우수하다.
② 유연성, 탄력성이 뛰어나다.
③ 강한 충격에 의한 파손이 없다.
④ 폴리우레탄재질로 복원성이 우수하다.
⑤ 반사지가 완전 접착되어 떨어지지 않는다.

규격 :

규 격	색 상	재 질	비 고
250mm X 80mm X 450mm	적,녹,황	폴리 우레탄	건교부 표준
250mm X 80mm X 750mm	적,녹,황	폴리 우레탄	건교부 표준
200mm X 80mm X 450mm	적,녹	폴리 우레탄	일반
200mm X 80mm X 750mm	적,녹	폴리 우레탄	일반

▶ 볼라드

	용도 :	① 대리석 무늬의 사용으로 디자인이 미려하다. ② 내부의 발포로 내구성이 좋다. ③ 중량의 장점으로 설치 및 보수가 간편하다 ④ 반사체 삽입으로 야간 시인성이 뛰어나다.

	특징 :	① 자전거 전용도로 ② 공원 산책로 ③ 도로 보차도 경계 ④ 횡단보도 차량진입금지

	규격 :	① 250φ X 900mm (반사지형) ② 250φ X 700mm (반사체 ＋ 반사지형)

▶ 방호벽

특징 :

① 충격완화효과가 우수(충격분산효과를 위한 물충진)
② 설치및 해체가 용이(물충진후 배수구가 있어 이동및 해체가 용이)
③ 보수교체가 가능하다. (백색과 적색의 연결형식, 파손부위 개별보수 가능)
④ 시인성이 우수(적색과 백색으로 주간 시인성이
뛰어나며 야간시 데리네이터 부착으로 시인성 우수)

규격 :

① 1200mm X 590mm X 900mm
② 1300mm X 590mm X 900mm
③ 2000mm X 600mm X 900mm

▶ 충격흡수탱크

특징 :

① 레일에 안착되어 완충효과가 뛰어나다.
3중 완충시설(찌그러짐⇒모래완충⇒미끄러짐)
② 시인성이 우수하다.
③ 보수 교체가 편리하다.
④ 가격이 저렴하다.

규격 :

① 900mm X 600mm X 900mm
② 1000mm X 1200mm X 900mm

▶ 드럼

특징 :

① 적층적재로 보관이 용이
② 조립식으로 물류부담 해결
③ 모래주머니 수납이 편리함
④ 광폭 고휘도 반사지 부착
⑤윙카 및 전등설치가 쉽다.

규격 :

① 500Φ X 800mm
② 500Φ X 900mm

▶ 칼라콘

특징 :

① 그릴형식으로 바람의 영향이 적다.
② 안정제의 첨부로 변색이 되지 않는다.

규격 :

380mm X 380mm X 700mm

▶ 반사경

특징 :

① 특수가공된 스텐레스 강판을 사용
② 일관된 생산시스템에 의해 김서림, 찌그러짐 등에 강하며 내열, 부식성을 요하는 장소에 안심하고 사용할 수 있는 경입니다.
③ 넓은 각도와 맑은 영상을 나타내며 날씬하고 단조로운 스타일은 모든 설치장소에 쉽사리 어울리고 내구성 또한 높은 평가를 받고있습니다.

규격 :

규 격	Circle type	곡 율 반 경
600mm X 800mm	600φ	R=2,200
450mm X 600mm	800φ	R=3,000
*	1000φ	R=3,600

▶ 갈매기표시

특징 :

① 반사성능이 탁월한 리플렉사이트를 초 고휘도 반사지를 사용하여 우수한 시인성을 확보하고 야간 운행시 안전한 운행을 할 수 있습니다.
② 양면일 경우 경첩과 행거를 이용하여 표지판 벌림각도의 조절이 가능합니다.

규격

양 면	단 면
450mm X 900mm	450mm X 900mm
300mm X 600mm	300mm X 600mm

▶ 이정표

특징 :

도로표지판은 도로이용자가 그 내용을 정확하고 쉽게 판독하여 안전운전을유도하는데 최고의 목적이 있습니다.

규격 :

380mm X 380mm X 700mm

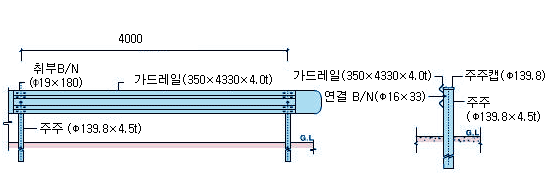

▶ 가드레일

특징 :

고속도로 또는 국도, 일반도로의 갓길에 차량의 이탈 및 사람의 통행을 자재하여 사고를 미연에 방지하는 역활을 합니다.

규격:

380mm X 380mm X 700mm

▶ 점자블럭

구 분	도 로	공원 / 공공건물 / 공중이용시설
설치위치 대상시설	ㆍ보도의 중앙 (권) ㆍ횡단보도 인접 양쪽보도/중간지대 ㆍ지하도/육교 출입구 부근 ㆍ공동주택 주출입구와 도로 ㆍ또는 교통시설 연결보도	ㆍ장애인 이용 승강기구 ㆍ건축물의 주출입구와 또는 교통시설 연결보도 ㆍ교통시설연계 ㆍ읍,면동사무소,파출소,우체국등 공공시설 ㆍ장애인 시설, 의료시설, 특수학교 ㆍ교통공공시설 ㆍ안마시술소 (권)
(권) 권장사항 이외 의무사항임

특징 :

고속도로 또는 국도, 일반도로의 갓길에 차량의 이탈 및 사람의 통행을 자재하여 사고를 미연에 방지하는 역활을 합니다.

장점 :

① 보행안전성 - 탄성을 가진 고무로 만들어져 오랜 보행에도 편안합니다.
② 내구성과 내마모성 - 깨짐이나 크랙, 부스러짐이 없고 마모에 강합니다.
③ 시공의 간편성(접착형)- 기존 바닥재의 철거없이 바로 시공할 수 있어 비용을 절감할 수 있습니다.
④ 흡음성과 미끄러짐 방지효과 - 미끄러짐 방지가 뛰어나며 보행시 소음발생을 억제함으로 조용합니다.

구 분	MODEL 및 규격
접착식	MODEL:KB-101
	규격:300 X 300 X 7T
매립식	MODEL:KB-401
	규격:300 X 300 X 35T
피스고정식	MODEL:KB-201
	규격:300 X 300 X 7T
자기질타일식	MODEL:KB-301
	규격:300 X 300 X 18T
금속타입	MODEL:KB-501
	점 형:7T X 36EA (1set) 선 형:7T X 4EA (1set) 재 질:황동, 스텐레스
