DIMENSION (ROPE식 전망용)

▶ DIMENSION (ROPE식 전망용)

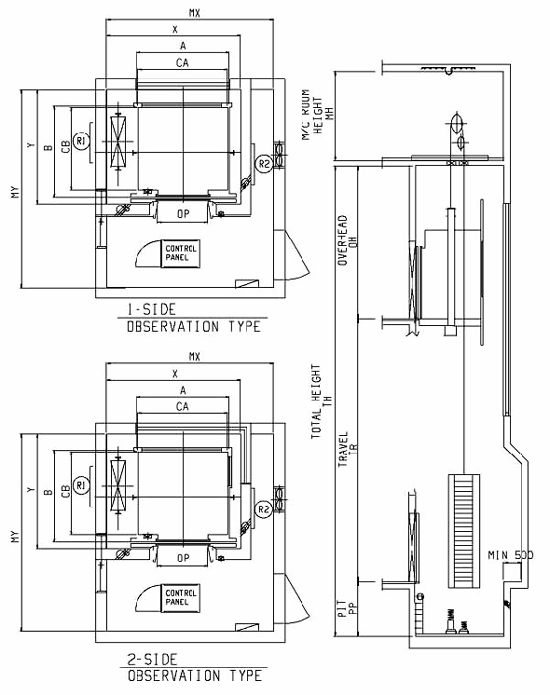

▶ 표준규격 및 반력표

형식	속도(m/min)	정원/용량		출입구폭	CAR 규격		승강로 규격	기계실 규격	기계실 반력(kg)
		정원/용량		출입구폭	내부	외부	승강로 규격	기계실 규격	기계실 반력(kg)
		인승	kg	OP	CA×CB	A×B	X × Y	MX × MY	R1	R2
1면전망형	60 90 105	6	450	800	1400×850	1460×1060	2200×1410	2600×2910	3750	2600
		8	550	800	1400×1030	1460×1240	2200×1590	2600×3090	4200	2800
		9	600	800	1400×1100	1460×1310	2200×1660	2600×3160	4300	2900
		11	750	800	1400×1350	1460×1560	2200×1910	2600×3410	4600	3150
		13	900	900	1600×1350	1660×1560	2400×1910	3000×3410	5200	3950
		15	1000	900	1600×1500	1660×1710	2400×2060	3000×3560	5500	4450
		17	1150	1000	1800×1500	1900×1710	2850×2060	3500×3560	7550	5500
		20	1350	1000	1800×1700	1900×1910	2850×2260	3500×3760	8200	6200
		24	1600	1100	2000×1750	2100×1960	3050×2310	3700×3810	8800	6950
2면 전망형	60 90 105	8	550	800	1400×1030	1460×1240	2200×1590	2600×3090	4200	2800
		9	600	800	1400×1100	1460×1310	2200×1660	2600×3160	4300	2900
		11	750	800	1400×1350	1460×1560	2250×1910	2700×3410	4700	3300
		13	900	900	1600×1350	1660×1560	2450×1910	3100×3410	5350	4050
		15	1000	900	1600×1500	1660×1710	2450×2060	3200×3560	5650	4600
		17	1150	1000	1800×1500	1900×1710	2099×2060	3700×3560	7700	5650
		20	1350	1000	1800×1700	1900×1910	2900×2260	3700×3760	8350	6300
		24	1600	1100	2000×1750	2100×1960	3100×2310	3900×3810	9000	7050

속도(m/min)	정상부(OH)	피트(PP)	기계실 높이(MH)
60	4800	1800	2200
90	4950	2200	2400
105	5100	2200	2400

주: 1.기계실 온도는 40℃,습도 90% 이하로 유지하도록 환기창, 환풍기 및   Airconditioner를 필요시 설치하여 주시기 바라며, 유독 가스의 발생,    분진 등이 없도록 유의 바랍니다.
   2.상기 치수는 건축물 마감 후 최소 치수이므로 건물 시공상의 오차등을    감안하여 주시기 바랍니다.
   3.권상기가 이중방진 구조일 경우 기계실 높이는 최소 2600mm입니다.

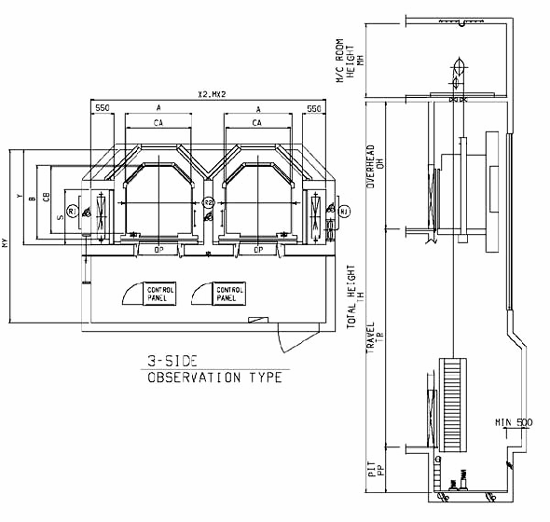

▶ 표준규격 및 반력표

속도(m/min)	정원/용량		출입구 폭	CAR 규격		승강로 규격				기계실 규격			기계실 반력(kg)
	정원/용량		출입구 폭	내부	외부	1대단독	2ss대병렬	승강로 깊이	-	1대단독	2대병렬	기계실 깊이	기계실 반력(kg)
	인승	kg	OP	CA×CB	A×B	X1	X2	Y	S	MX1	MX2	MY	R1	R2
60 90 105	11	750	800	1400×1450	1460×1660	2450	5100	2010	1200	2900	5100	3510	4900	3500
	13	900	900	1600×1450	1660×1660	2650	5500	2010	1350	3300	5500	3510	5500	4050
	15	1000	900	1600×1600	1700×1810	2650	5500	2160	1350	3300	5500	3710	5750	4700
	17	1150	900	1500×1950	1600×2160	2650	5500	2510	1600	3500	5500	4010	8200	6400
	20	1350	1000	1700×1870	1800×2080	2850	6100	2430	1600	3500	6100	3930	8500	6600
	24	1600	1000	1800×2130	1900×2340	3050	6300	2690	1600	3700	6300	4190	9600	7500

속도(m/min)	정상부(OH)	피트(PP)	기계실 높이(MH)
60	4900	2000	2200
90	5050	2200	2400
105	5200	2200	2400

주: 1.기계실 온도는 40℃,습도 90% 이하로 유지하도록 환기창, 환풍기 및   Airconditioner를 필요시 설치하여 주시기 바라며, 유독 가스의 발생,   분진 등이 없도록 유의 바랍니다.
   2.상기 치수는 건축물 마감 후 최소 치수이므로 건물 시공상의 오차등을   감안하여 주시기 바랍니다.
   3.권상기가 이중방진 구조일 경우 기계실 높이는 최소 2600mm입니다.

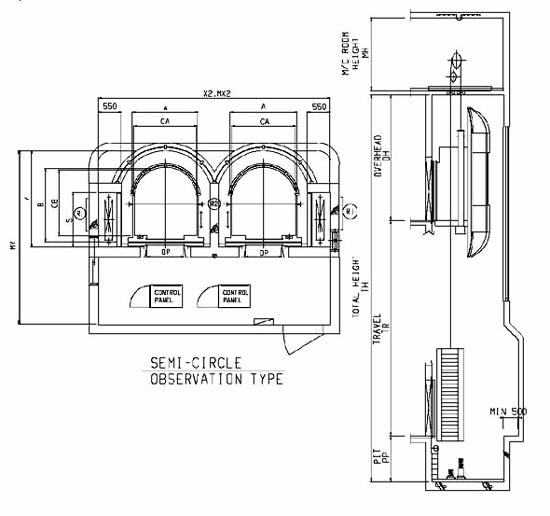

▶ 표준규격 및 반력표

속도(m/min)	정원/용량		출입구폭	CAR 규격		승강로 규격				기계실 규격			기계실 반력(kg)
	정원/용량		출입구폭	내부	외부	1대 단독	2대 병렬	승강로 깊이	-	1대단독	2대병렬	기계실 깊이	기계실 반력(kg)
	인승	kg	OP	CA×CB	A×B	X1	X2	Y	S	MX1	MX2	MY	R1	R2
60 90 105	11	750	800	1400×1500	1460×1710	2500	5200	2060	1200	2900	5100	3510	4900	3500
	13	900	900	1500×1600	1560×1810	2600	5400	2160	1350	3300	5500	3510	5500	4050
	15	1000	900	1500×1750	1600×1960	2600	5400	2310	1350	3300	5500	3710	5750	4700
	17	1150	900	1500×1950	1600×2160	2650	5500	2510	1600	3500	5500	4010	8200	6400
	20	1350	1000	1700×1980	1800×2190	2850	5900	2540	1600	3500	6100	3930	8500	6600
	24	1600	1000	1800×2130	1900×2340	3050	6300	2690	1600	3700	6300	4190	9600	7500

속도(m/min)	정상부(OH)	피트(PP)	기계실 높이(MH)
60	4900	2000	2200
90	5050	2200	2400
105	5200	2200	2400

주: 1.기계실 온도는 40℃,습도 90% 이하로 유지하도록 환기창, 환풍기 및   Airconditioner를 필요시 설치하여 주시기 바라며, 유독 가스의 발생,     분진 등이 없도록 유의 바랍니다.
   2.상기 치수는 건축물 마감 후 최소 치수이므로 건물 시공상의 오차등을    감안하여 주시기 바랍니다.
   3.권상기가 이중방진 구조일 경우 기계실 높이는 최소 2600mm입니다.
