유압간접식

로프식

▶ 로프식

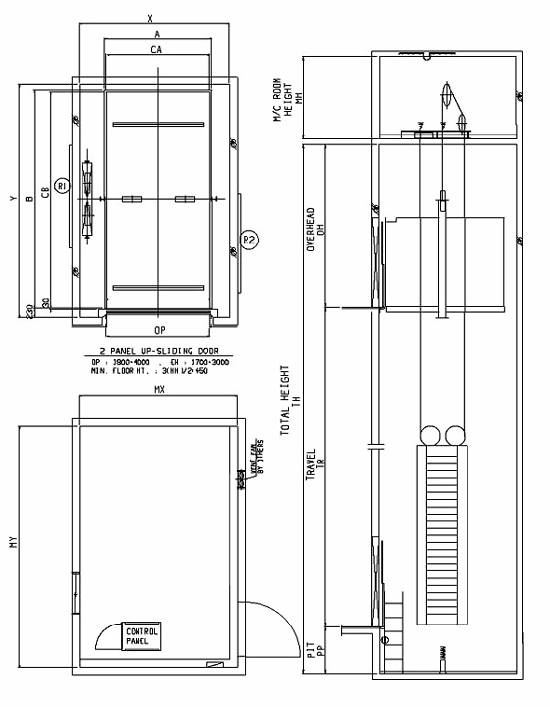

▶ 표준규격 및 반력표

(단위 : mm)

형식	모델명	속도 (m/min)	출입구 폭	CAR 규격		승강로 규격	기계실 규격	기계실 반력(kg)
			출입구 폭	내부	외부	승강로 규격	기계실 규격	기계실 반력(kg)
			OP	CA×CB	A×B	X×Y	M X×MY	R1	R2
표준명	A2000-2U	30, 45	2350	2350 × 5300	2450 × 5350	3250 × 5800	3300 × 5800	17500	12000
	A2500-2U	30, 45	2750	2750 × 6300	2900 × 6350	6750 × 5800	3300 × 6800	22500	12500
	A2000-3U	30, 45	2350	2350 × 5300	2450 × 5350	3250 × 5800	3300 × 5800	17500	12000
	A2500-3U	30, 45	2750	2750 × 6300	2900 × 6350	3750 × 6800	3850 × 6800	22500	12500
관통형	A2000-2UD	30, 45	2350	2350 × 5300	2450 × 5300	3300 × 5800	3300 × 5800	17500	12000
	A2500-2UD	30, 45	2750	2750 × 6300	2850 × 6300	3700 × 6800	3850 × 6800	22500	12500
	A2000-3UD	30, 45	2350	2350 × 5300	2450 × 5300	3300 × 5800	3300 × 5800	17500	12000
	A2500-3UD	30, 45	2750	2750 × 6300	2850 × 6300	3700 × 6800	3850 × 6800	22500	12500

주:
1. 3 Panel Up sliding Door는 영업2부(Tel:02-704-0123(代))로 별도 문의 바랍니다.

2. car 외부 규격은 출입문 Type에 따라 변경될수 있는 치수입니다.

(단위 : mm)

속도

(m/min)

정상부(OH)

피트(PP)

기계실 높이

(MH)

30, 45

4400

1200

2400

주:
1. 기계실 온도는 40℃,습도 90% 이하로 유지하도록 환기창, 환풍기 및Airconditioner를 필요시 설치
하여 주시기 바라며, 유독 가스의 발생,분진 등이 없도록 유의 바랍니다.

2. 상기 치수는 건축물 마감 후 최소 치수이므로 건물 시공상의 오차등을 감안하여 주시기 바랍니다.
